封閉式插接母線槽簡介
   封閉式插接母線就是大家常說的密集型母線槽,當然具有插接口的. 除了封閉式 插接母線槽還有空氣式. 封閉式插接母線槽系統是一個高效輸送電流的配電裝置,尤其適應了越來越高的建筑物和大規模工廠經濟合理配線的需要。 他的特點是具有系列配套、商品性車產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，額定電壓380V，額定電流250A-4000A的三相四線，三相四線制供配電系統工程中。 封閉式母線槽（簡稱母線槽）是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇€槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。 插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善.

安裝
  工藝流程：設備開箱清點檢查→支架制作→支架安裝→母線槽安裝→系統測試
    這里略去清點和支架,因為很多支架都是廠家制作一起發來.這里主要說封閉式母線槽安裝部分,系統測試不在本文. 安裝一般有兩點,一個是封閉式母線槽的水平安裝一個是垂直安裝分別說明.

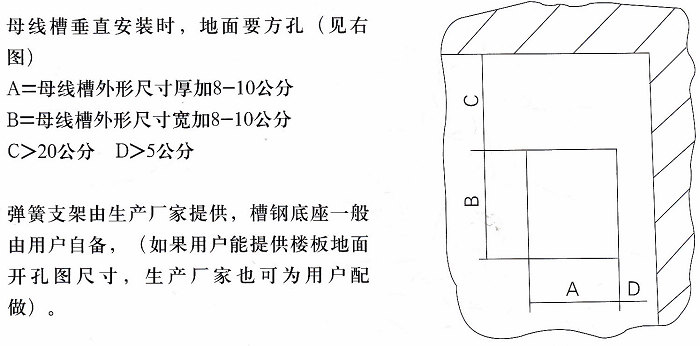

母線槽穿樓板安裝尺寸

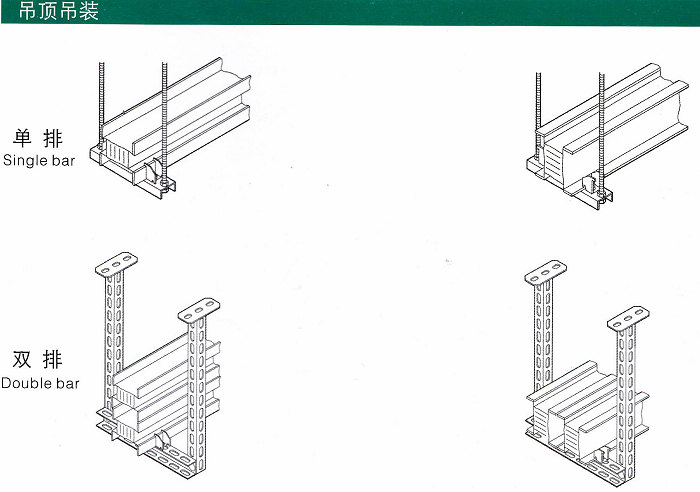

母線槽吊頂安裝示意圖

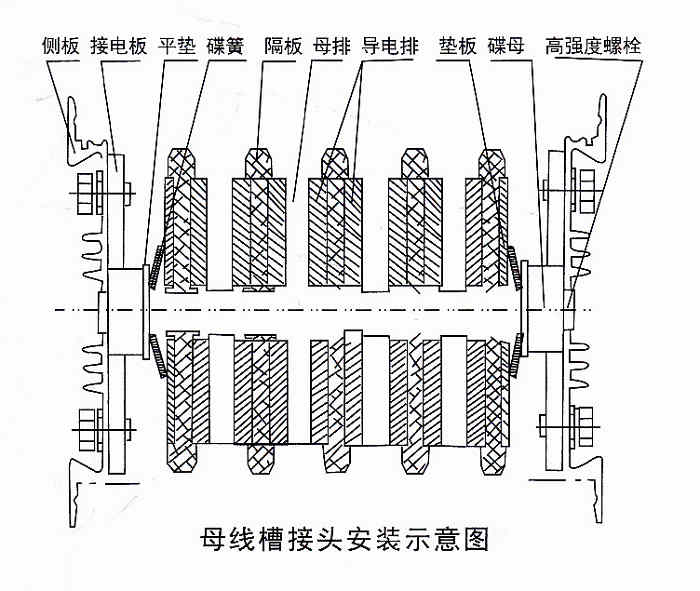

母線槽連接器安裝示意圖 母線槽垂直安裝:
  1 在穿越樓板預留洞處先測量好位置，用螺栓將兩根角鋼支架與母線槽連接好，再用供應商配套的螺栓套上防震彈簧、墊片，擰緊螺母固定在槽鋼支架上。（彈簧支架組數由供應商根據母線槽型式和容量規定
  2 用水平壓板以及螺栓、螺母、平墊片、彈簧墊圈將母線槽固定在“-”字型角鋼支架上。然后逐節向上安裝，要保證母線槽的垂直度（應用磁力線錘掛垂線），在終端處加蓋板，用螺栓緊固。
 母線槽水平安裝
  1 水平平臥安裝用水平壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（平臥）固定于“︺”型角鋼吊支架上.
  2 水平側臥安裝.用側裝壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（側臥）固定于“︺”型角鋼支架上。水平安裝母線槽時要保證母線槽的水平度，在終端加終端蓋并用螺栓緊固.
母線槽的連接
  1 將母線槽的小頭插入另一節母線槽的大頭中去，在母線間及母線外側墊上配套的絕緣板，再穿上絕緣螺栓加平墊片。彈簧墊圈，然后擰上螺母，用力矩扳手緊固，達到規定力矩即可， 后固定好上下蓋板.
  2 母線連接用絕緣螺栓連接。630A以下母線槽力矩必須達到55N·m；800A以上力上力矩必須達到115 N·m（M10為55 N·m ，M16為115 N·m）
  3 母線槽連接好后，其外殼即已連接成為一個接地干線，將進線母線槽、分線開關線外殼上的接地螺栓與母線槽外殼之間用16mm2軟銅線連接好。對于三線四線制，做好與地相連通.
  安裝注意事項
 1 母線槽安裝完畢后進一步調整，確保母線槽的垂直度和水平度
 2 母線槽直線段安裝時，每100m左右要加一膨脹節
 3 在安裝中，必須做好防水防潮和防異物進入措施，安裝完畢要關門上鎖
 4 母線槽外殼接地跨接板連接應牢固防止松動，母線槽外殼兩端應與保護接地相連接

規范
  室內裸母線的 小安全凈距應符合《建筑電氣工程施工質量驗收規范》GB50303--2002規范附錄E的規定。
  高壓母線交流工頻耐壓試驗必須按《建筑電氣工程施工質量驗收規范》GB50303--2002規范3.1.8條的規定交接試驗合格。
  低壓母線交接試驗應符合《建筑電氣工程施工質量驗收規范》GB50303--2002規范4.1.5條的規定。

圖片

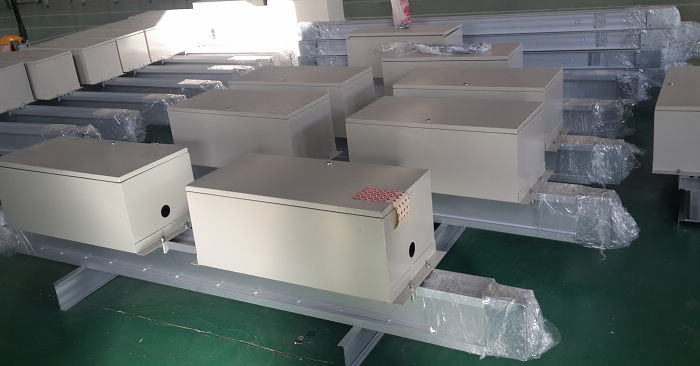

帶有插接箱的封閉式插接母線槽成品


檢驗
  裝完畢的母線槽用500V兆歐表檢查，絕緣電阻應大于0.5MΩ，保護電路的連續性，用雙臂電橋檢查應小于0.1Ω，母線槽安裝偏差按2米段小于5mm。
