品牌：威圖
類別：封閉式低壓 母線槽
電壓：690v
材質：T2優質電解銅
外殼材質：鋁鎂合金
規格：200A-5000A
適用范圍：多使用于高層建筑、多層工業廠房，工廠變配電室等場所
工藝：第三代加工工藝
加工定制： 是
認證：ccc認證
封閉式低壓母線槽產品價格:  撥打公司聯系電話咨詢 新價格


封閉式低壓母線槽產品概述:
      封閉式母線槽是我公司設計開發的一種新型母線槽產品,該產品解決了傳統母線槽的不足，產品的技術性能達到了國內外同類產品的技術水平，是替代進口產品 理想的產品，是眾多工程項目的首選產品。

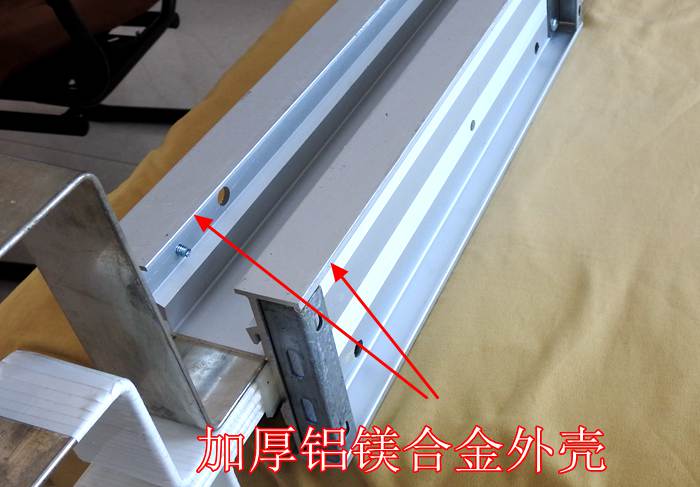

        母線槽外殼選用優質鋁合金材料拉擠成型，外形美觀，重量輕，耐腐蝕性強。側板采用散熱片形狀設計，熱傳導性好，散熱效果好。外殼剛度好，機械強度高，可滿足大跨度安裝要求。

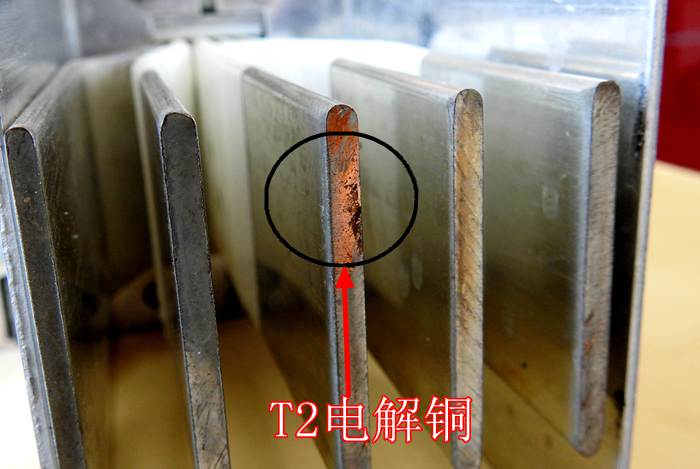

銅排導體采用T2電解銅的電工銅排,相比普通銅排,鋁合金和銅包鋁等導體,導電性能更好,節能效果更佳. 導電銅牌表面鍍鋅防氧化處理,使用壽命更長.
    母線槽全程設智能監控裝置，系統運行狀況盡在掌握，確保供電系統安全運行。母線槽自帶測控線槽，安裝便捷。全封閉式結構，外殼密封性好，防護等級達到IP65，能適應任何惡劣的安裝場所使用。外殼兼作接地PE線，接地效果好，使用更安全。母線溫升低，能耗小，承載電流能力強，可大大降低投資成本。

    本系列母線槽主要適用于化工、冶金、工礦企業和住宅小區、商廈大樓、文化體育館、展覽館、博物館、機場、車站、等社會公共場所及高層建筑的輸配電供電系統。

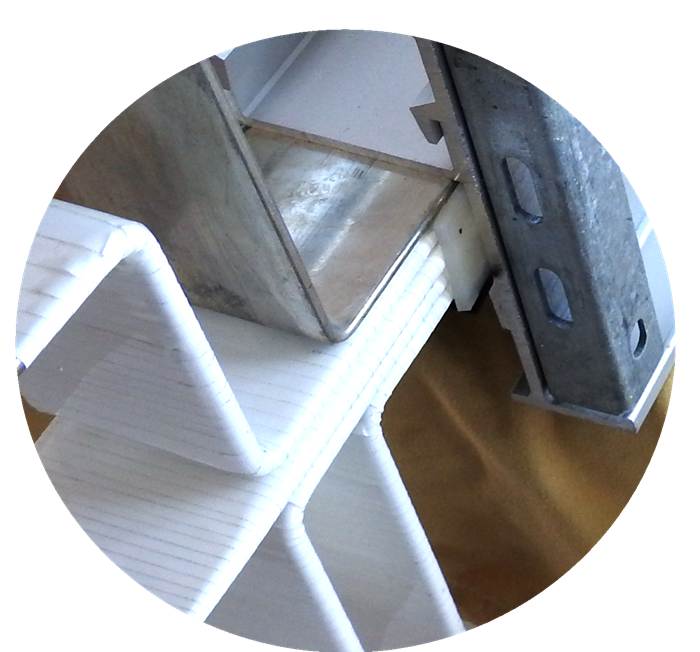

封閉式母線槽絕緣部分細節圖展示

  威圖封閉式低壓母線槽常見規格有200A,630A 800A, 1000A,1250A ,1600A,2000A,2500A,3150A,4000A,5000A,6300A.



產品優勢:
 1 規格齊全: 100A-6300A,滿足全方位的使用需求;
 2 雙重接地: pe外殼雙重接地,完全屏蔽干擾磁場,用電更加安全.
 3 超高強度: 三明治結構設計,可以耐受更高強度沖擊;
 4 節能降耗: 外殼散熱優化設計,低溫升,低損耗;
 5 溫度監控: 使用更安全;
 6 高防護性: 防潮,防水,防塵,防腐,ip 高可達IP68;
 7 杜絕磁渦: 鋁鎂合金無磁外殼設計,杜絕磁渦干擾;
 8 力學結構: "亞"字型結構理念;


密集型母線槽的選擇方法:
     1.選擇正規企業的合格產品
　　母線槽應選用具有3C強制認證標記的產品，并有型式試驗報告。我國生產母線槽的廠家眾多魚龍混雜，制作方式多為手工制作，主要集中在江浙，江蘇揚中就是著名的母線槽橋架之鄉。采購時應對廠家的生產規模、技術力量、工人素質及生產環境做深入考察，特別是生產環境。因為絕緣處理若在不潔凈的空間中進行，絕緣層中多少會存在一些導電微粒，運行初期尚無關系，但時間一長就會造成絕緣損壞。
　　 2.關注母線槽的導體材質
　　目前主要為銅排及鋁排、銅鋁復合三種，價格差別較大。除了應該關注其純度，還應注意材料彎折后的機械性能。這里著重講一下銅鋁復合，銅鋁復合界面強度直接影響其加工性能和使用可靠性，是銅鋁復合母線 關鍵的性能參數。在進行90°折彎時不起泡，不出現明顯的桔子皮，沖孔、剪切時不出現銅鋁分層，才能在電氣設備中使用，達到了界面結合強度的 低要求。制造工藝不同，其界面結合強度不同，用機械壓力將銅、鋁壓接復合，只能激活界面原子形成原子鍵結合，在經過熱處理擴散，使點結合變?yōu)槊娼Y(jié)合，但其擴散深度微薄，界面結合強度并不高。在特定的工藝條件下加工，使銅鋁熔合，才能形成界面結合均勻，并有一定厚度的復合層，達到較高的界面結合強度。
　　經過大量試驗和計算機有限元分析，當銅層截面占總截面20%時，具有 佳性價比，20%比15%由于趨膚效應的作用，導電率要高很多，且硬度增強，壽命增長，銅層截面所占比例與銅鋁復合母線的比重是一個確定的關系，當銅層截面占整個截面的10%、15%、20%時，其比重分別為3.32、3.63、3.94（g/㎝3）。
　　檢測銅層截面 簡單的辦法是：找一塊樣品，稱一下重量，計算樣品體積，算出比重。
　　 3.選擇母線槽經濟截面
　　通常應按 大長期工作電流選擇母線截面。并按通過 大短路電纜條件下，校驗?zāi)妇€槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的 大長期工作電流小于所選截面母線槽的長期允許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），通常按經濟電流密度法選擇母線槽。經濟電流密度是綜合考慮母線槽損耗、母線槽和附屬設備的年維修費與折舊費為 低情況下，此時母線槽單位截面積流過的電流。用經濟電流密度除以不計入過負荷的長期工作電流即得母線槽截面。由經濟電流密度法選擇的母線槽截面，一般比按 大長期工作電流選擇的母線槽截面要大些。
　　 4.關注母線槽的極限溫升值
　　什么是母線槽的極限溫升值？母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的 高溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限制著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。
　　在我國火災事故中，屬電氣引起的火災事故超出整個火災事故的60%。而由電氣引起火災事故的肇事者包括：電纜、電線、高低壓成套設備、變壓器、母線槽、電器元件等，大部分是由于長期溫升高發熱，導致絕緣材料老化發生短路而引起的火災事故。
　　極限溫升值可以說是母線槽 關鍵的安全技術參數，也是體現母線槽整體性能的一個重要指標。用戶從母線槽的溫升還可以了解到以下幾個問題：
　?、巽~牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高。
　?、趯?dǎo)體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，溫升自然偏高。
　?、勰妇€槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高。
　　④連接頭結構的好壞：連接頭接觸不好，溫升也會偏高。
　　 5.根據電流容量選擇母線槽
　　從性價比和機械強度考慮當電流為100A及以下時，宜選用空氣型母線槽。對大電流容量宜選用密集型或樹脂澆注母線槽。
　　 6.根據使用環境、安裝方式選擇母線槽
　　①選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：
　　1.室內專用潔凈場所，采用IP30及以上等級。
　　2.室內普通場所，采用不低于IP40等級。
　　3.室內有防濺水要求的場所，采用不低于IP54等級。
　　4.室內潮濕場所或有防噴水要求的場所，采用IP65及以上等級。
　　5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。
　?、诟鶕?jù)安裝方式的不同，選擇母線槽時也應注意：
　　母線槽水平安裝，且支架能根據需要設置時，宜采用長度為3m左右的母線槽。當支架間距為6m及以上時，應選用超長型母線槽。
　　當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽。當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。
　　當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。
　　③當用于應急電源時，應選用耐火且防水的母線槽。
　　 7.關注母線槽的安裝支架
　　母線槽系統較電纜相比有著使用壽命長的優點，一般可達30-50年。要使母線槽壽命盡可能延長，母線的安裝支架也是必須考慮的一部分。母線槽在水平面安裝時一般采用吊裝支架或龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買一些大容量母線時應認真考察支架吊臂和橫梁材質、彈簧和荷重等。有些不良廠商選用較低號數的角鐵作為支架材料，后果是母線槽在使用一段時間后出現下垂移位，如不及時維修甚至?xí)霈F(xiàn)安全事故。
