插接式母線槽規范

   插接式母線槽在工業、高層建筑的低壓配電系統的配電干線上，作為額定電壓600V（交直流）額定電流100～4000A的饋電裝置而廣泛采用。目前，關于母線槽，國內尚無統一質量標準，根據在母線槽安裝中的施工經驗，并參照有關技術資料，編制插接式母線槽安裝工法。本工法使插接式母線槽安裝更加規范化、標準化，確保了安裝工程質量和工期。
  插接式母線槽由于具有阻抗低、壓降小、結構緊湊、承載能力大、防火性能好、安裝簡單、維修方便、安全可靠等優點，在工業、高層建筑被廣泛采用。插接式母線槽有適用于交流系統的三相線制、三相四線制（外殼為接地線）和三相五線制。插接式母線槽一般安裝于干燥、無腐蝕性氣體的室內場所。
  插接式母線槽由下列部件組成：（1）母線（2）分線盒、分線開關盒、分線箱、分線開關箱（3）進線母線（電纜過渡接頭）（4）進線盒、進線箱（5）變?nèi)萘磕妇€（6）曲件母線（7）膨脹節母線槽（8）安裝夾具。
  1)母線
  母線分為有線口和無線口兩種，其中有線口還分單面開口與雙面開口兩種形式。分線口按3m一個開設。
  2)分線盒：分線開關盒與分線箱，分線開關箱 分線盒、分線開關合：
  其額定電流為60A，由盒體、插接頭組成，插入母線分線口引接、分支電路。分線開關合內沒有三極自動空氣斷路器，分線合與分線開關合用于100A母線上。
分線箱、分線開關箱：
  其額定電流為100A、250A、600A、800A等四種，用于250A～4000A母線上。分線開關箱內設有三極自動空氣斷路器。分線箱，分線開關箱的結構分為插入式分岔式兩種。插入式適用于三相四線制250A、400A母線，與母線槽分線口的引接方式為插入。分岔式適用于三相四線制630A～4000A及三相五線制250A～3000A母線，由連接頭及母線槽分線口的分線銅排螺裝連接。
  3) 進線母線槽
  進線母線槽是母線槽的電源輸入端。可直接用于母線槽與變壓器或低壓配電屏的連接。
  4) 進線合與進線箱
  進線盒適用于100A母線，由殼體聯接器等組成。進線箱適用于250A～4000A母線，由箱殼、門蓋等組成。
  5)變?nèi)萘磕妇€槽及曲件母線槽
  曲線母線槽適用于100A母線槽的有L型垂直彎頭與T型垂直接頭，適用于250A～4000A母線槽的有L型水平接頭、L型垂直彎頭、T型垂直彎頭、Z型水平彎頭、Z型垂直接頭。變?nèi)莩式宇^適用于250A～4000A母線槽上。
  6)膨脹節母線槽
  母線槽直線段較長時，考慮長期工作出現熱膨脹，在其部隔50m左右處應設置膨脹節母線槽。
  7) 端部封蓋
  端部封蓋安裝在母線末端作安全保護之用
  8)安裝夾具
  安裝夾具分為吊裝、側裝、垂直安裝、水平安裝

  施工工藝
  1 施工準備
   1．1設備、材料準備
  母線槽應有出廠合格證和安裝技術文件，技術文件應包括母線槽的額定電壓、額定容量、試驗報告等技術數據及母線槽排列圖。
  制作支架的各種型鋼、卡件應經過防腐處理，且應符合設計要求，膨脹螺栓、垂直彎頭應用于側臥安裝的轉彎，也應用于垂直安裝與平臥安裝之間的過渡；T型垂直彎頭應用于側臥安裝的轉彎，也應用于垂直安裝與平臥安裝之間的過渡；Z型水平彎頭應用于母線平臥安裝的轉彎。Z型垂直彎頭應用于母線側臥安裝的轉彎，變?nèi)萜髂妇€槽應用于大容量母線槽向小容量母線槽的過渡。

   2 母線槽垂直安裝
   1)、在穿越樓板預留洞處先測量好位置，用螺栓將兩根角鋼支架與母線槽連接好，再用供應商配套的螺栓套上防震彈簧、墊片，擰緊螺母固定在槽鋼支架上。（彈簧支架組數由供應商根據母線槽型式和容量規定，見圖1）
   2)、用水平壓板以及螺栓、螺母、平墊片、彈簧墊圈將母線槽固定在“-”字型角鋼支架上。然后逐節向上安裝，要保證母線槽的垂直度（應用磁力線錘掛垂線），在終端處加蓋板，用螺栓緊固。
   3 母線槽水平安裝
    1)、水平平臥安裝用水平壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（平臥）固定于“︺”型角鋼吊支架上
    2)、水平側臥安裝用側裝壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（側臥）固定于“︺”型角鋼支架上。水平安裝母線槽時要保證母線槽的水平度，在終端加終端蓋并用螺栓緊固.

  4 母線槽的連接
   1)、將母線槽的小頭插入另一節母線槽的大頭中去，在母線間及母線外側墊上配套的絕緣板，再穿上絕緣螺栓加平墊片。彈簧墊圈，然后擰上螺母，用力矩扳手緊固，達到規定力矩即可， 后固定好上下蓋板.
  2)、母線連接用絕緣螺栓連接。630A以下母線槽力矩必須達到55N·m；800A以上力上力矩必須達到115 N·m（M10為55 N·m ，M16為115 N·m）
   3)、母線槽連接好后，其外殼即已連接成為一個接地干線，將進線母線槽、分線開關線外殼上的接地螺栓與母線槽外殼之間用16mm2軟銅線連接好。對于三線四線制，做好與地相連通

   5 分段測試
   母線在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次，并做好記錄，隨時控制接頭處的絕緣情況，分段測試一直持續到母線安裝完后的系統測試。
   6 試運行
    母線槽送電前，要將母線槽全線進行認真清掃，母線槽上不得掛連雜物和積有灰塵；檢查母線之間的連接螺栓以及緊固件等有無松動現象；用兆歐表搖測相間、相對零、相對地的絕緣電阻，并做好記錄；檢查測試符合要求后送電空載運行24小時無異?，F(xiàn)象，辦理驗收手續，交建設單位使用，同時提交驗收資料（包括設計圖紙、設計變更記錄、產品合格證、說明書、測試記錄、試運行記錄等）。
   7 安裝注意事項
     1)母線槽安裝完畢后進一步調整，確保母線槽的垂直度和水平度
     2)母線槽直線段安裝時，每100m左右要加一膨脹節
     3) 在安裝中，必須做好防水防潮和防異物進入措施，安裝完畢要關門上鎖
     4) 母線槽外殼接地跨接板連接應牢固防止松動，母線槽外殼兩端應與保護接地相連接

插接式母線槽安裝尺寸

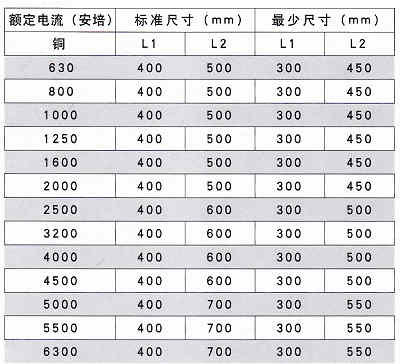

母線槽垂直始端接頭尺寸表




母線槽安裝示意圖1


母線槽安裝示意圖2





母線槽系統的安裝

始端母線槽開孔尺寸


母線槽水平始端接頭尺寸


威圖母線槽穿墻安裝標準 插接式母線槽安裝要求
   插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。以往的母線槽的外殼一般采用鋼板彎制成型或采用簡單的鋁合金型材，由于這兩種外殼，沒有一定的防水措施，在滅火過程中或平時遭雨淋時，水極易浸入母線槽而造成短路，使整個產品防水等級普遍較低，產品質量也不能得到保證。
   母線在到達現場后，首先檢查母線的外觀：母線表面光潔平整，沒有裂紋，折皺、變形和扭曲；安裝母線用的螺栓等緊固件都為鍍鋅制品，出廠合格證及有關母線產品資料齊全。母線在制作前，先將母線放在一塊平直的厚鋼板上，將母線矯正平直，切斷的母線將斷面用砂紙打平。母線槽接頭的搭接尺寸依據規程規定，用鉆頭打眼制作。母線槽進行彎曲時，首先制作大樣，再依據大樣的尺寸進行冷彎，母線彎曲處不得有裂紋及顯著的皺折，母線彎曲處距連接處位置不應小于50mm，多片母線彎曲度應一致， 小彎曲半徑符合規范規定。母線加工完畢后刷相色漆,但在下列各處不應刷相色漆：母線的螺栓連接及支持連接處、母線與電器的連接處以及距所有連接處10mm以內的地方。母線接頭處,用砂紙打磨平，去掉氧化層，搪錫后涂上電力復合脂，并保護好等待安裝。

插接式母線槽安裝圖集下載
