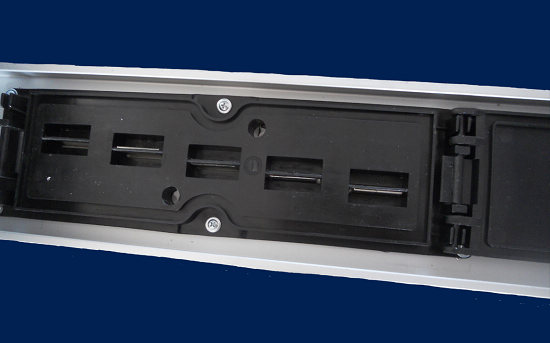

準確地說,這個取電口不應該屬于 母線槽的附件了,因?yàn)樗旧砭褪窃O(shè)計并加工在母線槽本身的. 這個取電口外形看非常像我們熟悉的電腦USB口,只是這個"USB"口更大. 每個口,對應母線槽內的每一相銅排,這些取電口錯落有致,其實是為了更好的和插接箱鏈接.取電口有定位裝置,這樣不會因?yàn)椴逋嵩斐慑e(cuò)相.對應臨時取電來說,只要在取電口插上一個插接箱,就可以從箱內接出供負載使用的電源,當不再使用的時候,拔下插接箱,把取電口的擋板一扣,使取電口不會被灰塵雜物侵入.由于本次沒有提供插接箱,就不再上圖讓大家參考了.下面是取電口的圖片:,

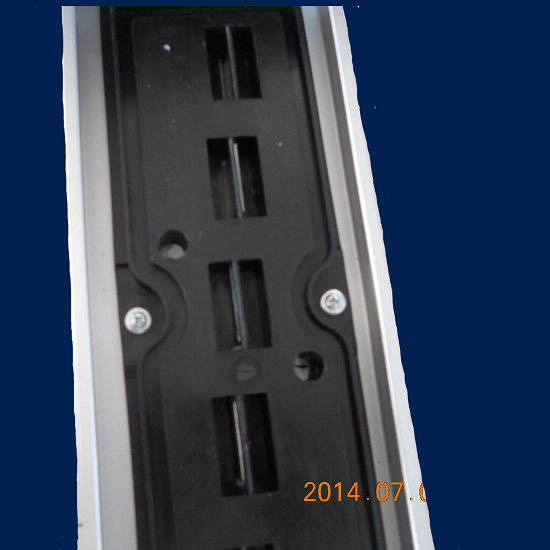

螺絲旁邊的坑,就是用于定位作用的



這個取電口可以看出,這個威圖密集型母線槽是三相五線制的

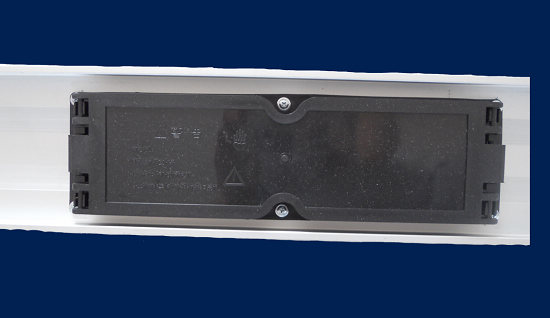

這個是取電口被擋板扣住時候的狀態,
