高低壓母線槽的安裝方法順序

文章出處:本站 人氣:1859發表時間:2020-09-27

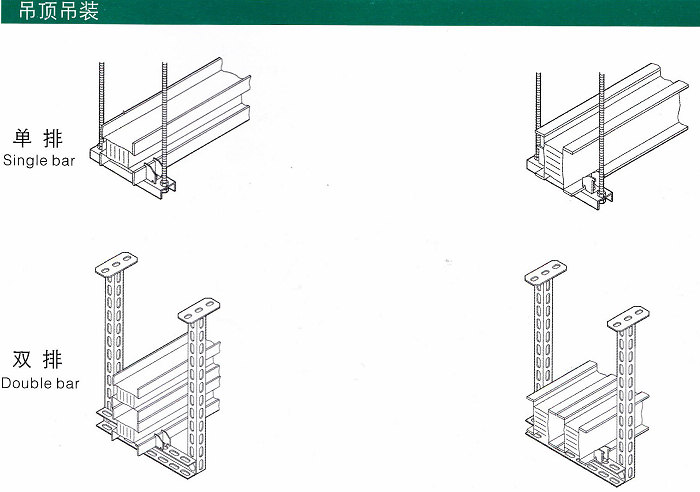

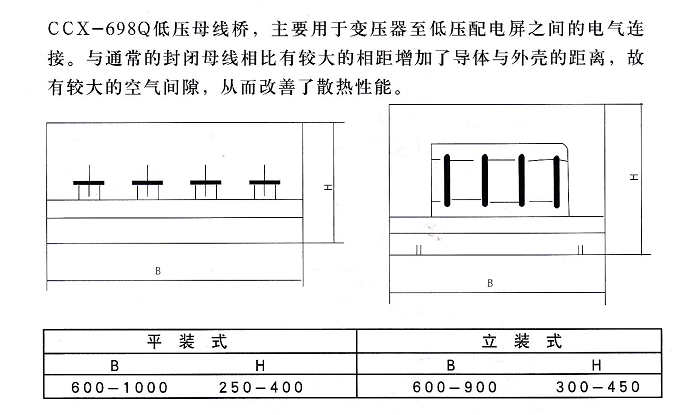

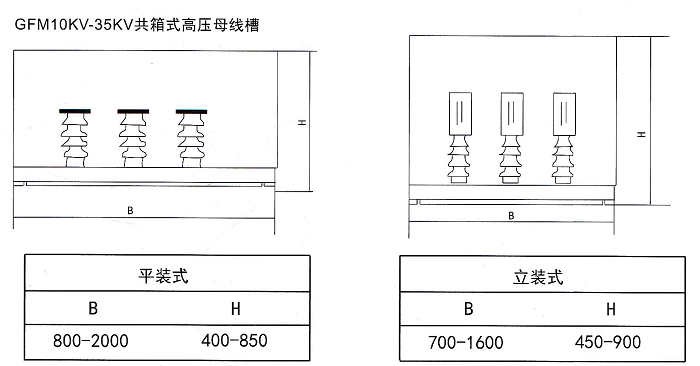

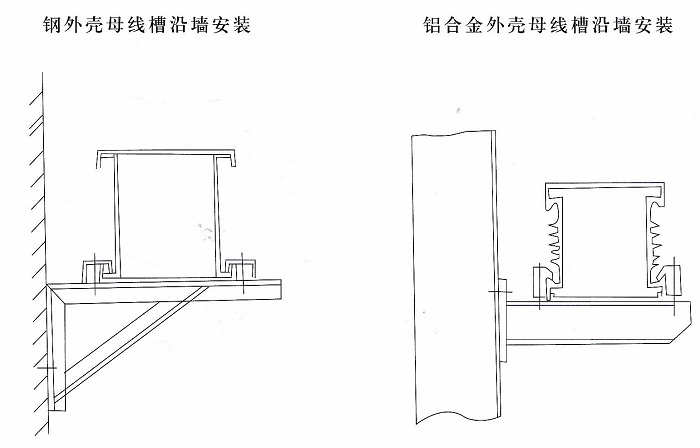

母線槽安裝示意圖:

1、母線槽的安裝準備

●母線槽的安裝成員
母線槽安裝,操作和維素養生應由專業安裝成員施行;
母線槽安裝成員應具備如次要求;
應能諳熟母線槽的結構,操作和安裝;
應情節用電設施系統的輸電、測試培訓;
應有較高的安全意識,并有齊備的安全防護(安全帽、辦公服、安裝用手套等)。

●母線槽的安裝,勘測設施
吊裝設施:腳手架、人宇梯、手動葫蘆;
在場制作設施:臨時電源、沖擊鉆、切割機、電焊機等;
鎖緊設施:改錐、M6-16扳手、套筒和扭矩扳手;
測試設施:水準器、皮尺、細線吊垂、500V兆歐表

2、母線槽安裝步驟(所有安裝步驟應在母線槽不帶電時施行)

●依據母線槽終極設計走向,確認其走向上的絆腳石物及預留位置有無更改;
●施行母線槽安裝在場的支架制作及安裝;
●施行安裝前的絕緣檢測;
●吊裝母線槽及段間連署;
●對前期安裝施行矯正、調試、查緝;
●將母線槽與配電設施(開關柜、變壓器等)連署;
●安裝插接箱等裝置;
●對母線槽系統施行電氣檢測。

3、母線槽安裝規則

●母線槽的裝卸和貯存
母線槽不得用裸鋼絲繩起吊和綁扎,母線槽不得恣意堆放和在地面上拖拉.外殼上不得施行其它作業,應采用多點吊裝及鏟車平順鏟放且不得傷及母線槽。母線槽應堆放于干燥、保潔、無腐蝕氣體污染的倉庫內。母線槽上下摞放之間應夾放軟包裝隔墊,并妥善保管。

●母線槽的安裝走向
每批母線槽發貨時.都配備走向圖并附帶一套詳細的走向清單。所有母線槽都具備相應的分線、分段編號、安裝時按號依次對號。

●母線槽安裝前的檢測
查緝母線槽外殼是否完整,有無缺壞,查緝母線槽外殼螺栓有無松馳,并保障螺栓連署靠得??;查緝母線槽插接口是否關閉、鎖緊;用500V兆歐表勘測絕緣電阻,其電阻值每節不小于20MΩ。

●母線槽的連署
母線槽支架務必安裝牢固,母線槽應按分段序號、相序、編號、方向和安裝微記不錯放置,節與節連署時,相鄰段母線槽應瞄準,連署后母線槽導體與外殼不許諾受機械應力。

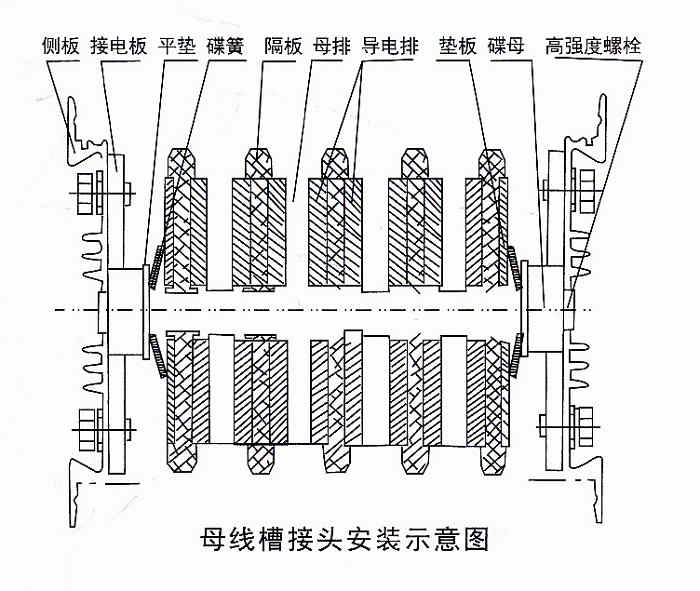

連署安裝步驟:先查緝母線槽一端的導體連署面及接頭器有無磕碰毀損,確認無弊后將兩節母線槽起始對接接頭器母線,應將母線槽導體插入接頭器內,在確保到位后使用扭力扳手鎖緊;對接式母線槽,應將需連署的兩節母線導體的端頭局部相互平行瞄準,再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片,銅連署片間夾放一塊絕緣隔板。)確認無弊后,穿入絕緣螺栓,并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位,收緊螺栓。

螺栓緊固力矩(M10螺栓力矩值17.7~22.6N.M,M12螺栓力矩值31.4~39.2N.M,M14螺栓力矩值51.O~60.8 N.M,M16螺栓力矩值78.5~98.IN.M)。用O.1毫米塞尺查緝,塞入度小于10mm為合格。擰緊左右側板及上下蓋板螺絲。

母線槽群體連署后,務必用萬用電表1Ω檔查緝接地電阻,阻值小于O.1Ω以確保接地要求。

●母線槽水安好裝

母線槽水準敷設時,距地面高度不應低于2.2m,但敷設在電氣專用間內(配電室、電機室、電氣豎并、技術層等)除外;

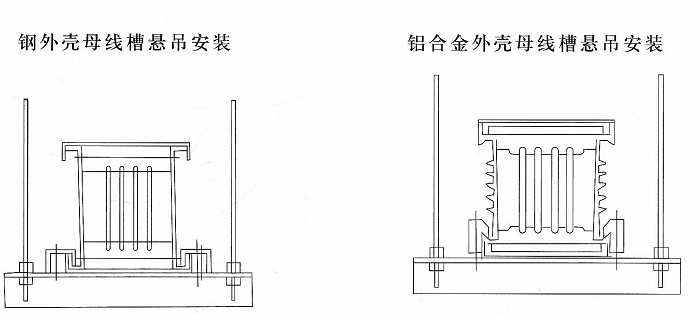

兩條水準相鄰安裝母線槽;母線槽水準敷設時支撐點間距不應大于2.5m。(如廠房大跨度高強母線槽敷設,間距可大于6m。)母線槽水安好裝于支、吊架上時,應用水準固定壓板固定。
母線槽連署點不應在穿墻部位,母線槽安裝穿墻孔時不應有污水、雜物步入母線內部。
母線槽插接饋電孔(分岔接口)應設在安全靠得住及安裝維修便捷處。
母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節,在母線槽母線翻越牌樓的伸縮縫或沉降縫處,應設置沉降(伸縮)節。

●母線槽鉛直安裝

母線槽鉛直安裝時,接頭距地面鉛直距離不應小于0.6m;
母線槽在樓層間鉛直安裝時,母線槽單根直線長度不應大于3.6m;單層超過3.6m的樓層,應分兩節以上制作,層間應安裝半中腰固定支架。
母線槽連署點不應在穿樓板部位,母線槽安裝穿樓板孔時不應有污水、雜物步入母線內部。
母線槽插接饋電孔(分岔接口)應設在安全靠得住及安裝維修便捷位置。

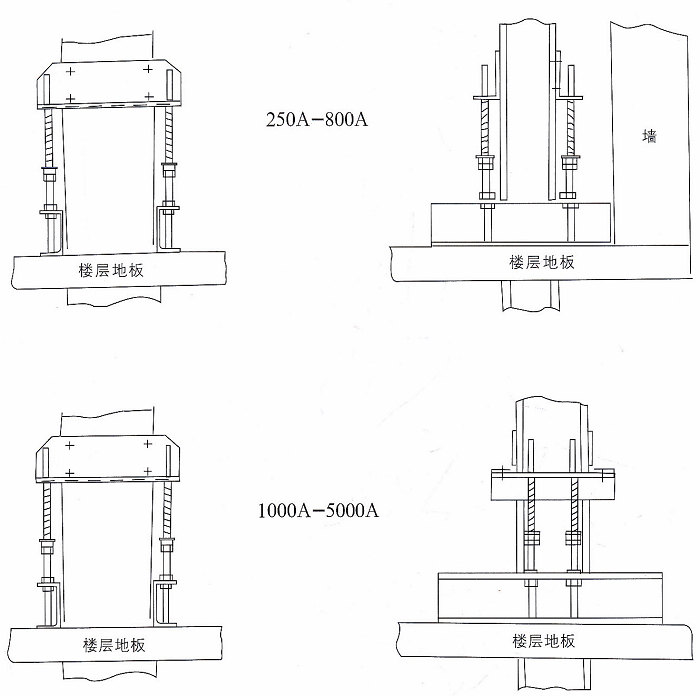

母線槽鉛直安裝時,應先將彈簧支架安裝于母線槽上,再將母線槽及彈簧支架固定于槽鋼固定架上,鎖緊支架的彈簧螺母;待安裝4~5層后,由上向下逐步松開螺母,使母線槽重量灑脫承載于支架彈簧上。母線槽連署緊固后,其屈曲度半大于1度。
兩條鉛直相鄰安裝的母線槽,邊間距不應小于0.1m。
母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節。

●插接箱的安裝

      母線槽插接箱安裝前,應敞開母線槽插孔處的安全擋板,應先將箱內開關推至OFF斷裂檔位置,將插接箱插腳按相序從母線槽插口處插入母線槽內,并保障插入到位。禁阻帶電插拔!

       插接箱安裝后,應將其前后兩處爪型卡板固定于母線槽兩側,并擰緊螺絲。內裝大型開關的插接箱,其鉛直安裝時,底部應加裝承重托臂;水安好裝時,應加裝承重包箍。

●母線槽的過渡連署

母線槽始端與配電柜接線端連署,應采用鍍錫硬銅排過渡連署。
母線槽始端與變壓器,發電機組等震蕩較大設施連署時,應采用銅編軟連署。
銅母排與鋁導體連署時,應采用銅鋁過渡排或夾裝銅鋁過渡片。

●母線槽的安全輸電

操作成員務必是合格的專業電氣安裝成員,非專業成員需離棄觀場。
輸電時,母線槽系統不得帶任何電氣負載,所有分毛裝置處于斷裂面貌。

4、母線槽的維素養生

母線槽長期運行時至少每年定期檢修一次。
查緝總的負載電流不得超過設計電流和主母線槽的額定電流。
母線槽檢修前需對母線槽系統施行停電查緝!純粹截斷母線槽所有電源!并用萬用電表勘測導電體有無電壓,確認母線槽系統未帶電方可例行檢修。避免高電壓對操作成員構成身板子戕害甚而長逝的嚴重事端!

       母線槽運行中,應不間斷查看整條系統的四周是否存在滲漏、噴泉、潛在的潮氣源,是否存在對系統構成要挾的重物,以及對母線槽系統溫升構成影響的熱源,查緝有無異物步入母線槽內部。查緝母線槽系統零器件有無缺損、銹蝕現象、支架彈簧是否有合宜的彈力,發現問題后迅即改易。

       母線槽長期運行時每年定期檢測一次接頭溫升,接頭溫升應按照GB7251標準不超過70℃為合格(背景溫度為40℃)。查緝所有母線槽接頭連署螺栓及導電體接觸局部是否有松馳現象。避免因松馳萌生的阻值增高而使接頭萌生發熱現象。查緝絕緣材料是否有老化現象,導電局部是否有熔融變形現象。如發現存相間接地、絕緣擊穿現象,應分段拆除并用耐壓測試儀分段查緝,找出毛病,或從新改易母線槽,或從新施行絕緣包覆辦理。查緝母線槽系統的插接箱插腳與母排接觸是否優良。

定期蕩除母線槽系統外表積塵,確保散熱優良。

母線槽系統檢修完畢,從新輸電前,應查緝絕緣電阻并有完整的檢修記錄
